LJ型組合式加藥裝置
1、前言
LJ型組合式加藥裝置是我公司在專業研究工業水處理技術優勢下近年來開發的系列產品，可廣泛應用各類水處理工程的化學加藥工藝和配比系統中。
2、主 要 特 點
2.1 結構新穎
LJ型組合式加藥裝置設計合理。它將全套裝置中的溶液箱（帶電動 攪拌器）、計量泵、Y型過濾器、緩沖罐、閥門管路、測量表計、電控柜（交流變頻器柜）、樓梯平臺等全部組裝在型鋼平臺上。整體包裝運輸、施工安裝較簡單、運行維護較方便。
2.2 適用面廣
LJ型組合式加藥裝置的溶液箱容積與計量泵工藝參數以及數量可根據加藥對象要求組合，能滿足各行業水處理工藝化學加藥的需要。
2.3 操作簡便
LJ型組合式加藥裝置施工安裝時只需就位后接通水源、電源即可交付調試運行。
2.4 可靠性高
LJ型組合式加藥裝置的計量泵，溶液箱、攪拌器、液位計等選用國家機電行業、制造業的產品，泵前管道設置濾網可確保藥液潔凈，泵后設置安全排液閥，泵后的緩沖罐可使藥液的流量及壓力穩定。與藥液接觸的管材可采用鋼襯膠、不銹鋼、ABS工程塑料等，能滿足輸送各類藥液的要求。手動調節LJ型組合式加藥裝置，手動加藥裝置配備電氣操作柜；自動加藥LJ型組合式加藥裝置，運行穩妥可靠。計量泵電機配置交流變頻器，計量泵的轉速受控于工藝系統中在線測量?jī)x表輸出的電流信號，從而達到加藥量的自動調節。
本公司可配置進口計量泵以及智能化微機控制系統。
3 技術規范
3.1 型號命名及代號
3.1.1 LJ型號的組成與命名
3.1.2代號含義
LJ型流金化工代號 S玻璃鋼加藥箱 T碳鋼加藥箱 A不銹鋼加藥箱 C碳鋼襯膠加藥箱 B表示隔膜計量泵 Z表示柱塞計量泵 R表示特種泵（R1不銹鋼泵、R2塑料泵、R3特材泵）
601加水質穩定劑裝置 602加堿裝置603加鹽酸裝置 604加次氯酸鈉裝置
3.1.3實例說明
a、 LJ—601（2S -2BR2-125-1）
流金公司組合式加藥裝置，兩箱、玻璃鋼加藥箱、兩泵（隔膜塑料計量泵）式，最大輸出藥量：150L/h、藥液輸出壓力：1MPa。
b、 LJ—602（1S-2B R1-125-1）
流金公司組合式自動加堿裝置，一箱、玻璃鋼加藥箱、兩泵（隔膜不銹鋼泵計量泵），最大輸出藥量：125L/h、藥液輸出口壓力應為：1.0MPa。
4、特殊加藥設備選用須知
4．1、LJ-603型磷酸鹽加藥裝置：
4．1．1、本裝置適用于火力發電300MW及以下機組汽包內加磷酸鹽處理，為二臺爐共用一套設備，共設三臺加藥泵，其中一臺為備用，為單元制運行。
4．1．2、本設備為成套供應，所有設備都集中安裝在鋼制機座上。
4．1．3、用戶定貨時應提出氣包壓力等級。本裝置有不銹鋼（1Cr18Ni 9Ti）和普通碳鋼兩種，用戶可任意選購。
4．1．4、根據各工程具體情況，按設備基礎圖資料要求及設備安裝圖，接通除鹽水管或凝結水管，下水道排水管，至鍋爐氣包加磷酸鹽液管，計量泵的電源電開關。
4．1．5、裝置周期應設圍沿，圍沿中應設排水地漏。
4．2、LJ-604型給水自動加氨裝置：
4．2．1本裝置適用于火力發電300MW及以下機組的給水加氨處理，即可自動、也可手動，每二臺共用一套設備，共設三臺加藥泵，兩臺運行，一臺備用，為單元制運行。
4．2．2本設備為成套供應，所有設備都集中安裝在鋼制機座上。
4．2．3本裝置有不銹鋼（1Cr18Ni9Ti）和普通碳鋼兩種，用戶可任意選購。
4．2．4根據各工程具體情況，按設備基礎圖資料要求及設備安裝圖，接通除鹽水管或凝結水管，下水道排水管至除氧器下水道加氨液管，計量泵的電源接線及開關。
4．2．5裝置周期應設圍沿，圍沿中應設排水地漏。
4．3、LJ-605型磷酸鹽加藥裝置：
4．3．1本裝置適用于將磷酸鹽先在水處理室進行溶解，然后送至主廠房磷酸鹽加藥裝置溶液箱的加藥方式，每套裝置設有兩個電動攪拌溶解箱、輸送泵兩臺，并設有過濾裝置。
4．3．2本設備為成套供應。
4．3．3按設備基礎圖資料要求及設備安裝圖，接通除鹽水管、下水道排水管至主廠房的磷酸鹽輸送管，輸送泵的電源接線及開關。
4．3．4裝置周期應設圍沿，圍沿中應設排水地漏。
4．4、LJ-606型除鹽水加氨裝置：
4．4．1本裝置適用于對除鹽水進行加氨處理，以提高除鹽水PH值，每套裝置設加藥泵兩臺，互為備用，其投藥點為除鹽水泵進口母管或出口母管。
4．4．2本設備為成套供應，所有設備都集中安裝在鋼制機座上。
4．4．3本裝置有不銹鋼（1Cr18Ni9Ti）和普通碳鋼兩種，用戶可任意選購。
4．4．4本裝裝置布置于化學水處理室，按設備基礎圖資料要求及設備安裝圖，接通除鹽水管、下水道排水管至除鹽水泵進出口母管或出口母管的加氨液管，計量泵的電源接線及開關。
4．4．5裝置周期應設圍沿，圍沿中應設排水地漏。
4．5 J-607型給水加聯胺裝置：
4．5．1本裝置適用于火力發電300MW及以下機組的給水加聯胺處理，每二臺機組共用一套設備，共設三臺加藥泵，兩臺運行，一臺備用，為單元制運行。本裝置控制為手動，也可根據擁護要求實現自動控制。
4．5．2本裝置為成套供應，所有設備都集中安裝在鋼制機座上。
4．5．3本裝置有不銹鋼（1Cr18Ni9Ti）和普通碳鋼兩種，用戶可任意選購。
4．5．4按設備基礎圖資料要求及設備安裝圖，接通除鹽水管或冷凝水管，下水道排水管至除氧器下水管，計量泵的電源接線及開關。
4．5．5裝置周期應設圍沿，圍沿中應設排水地漏。
4．6、LJ-608自動加藥裝置：
4．6．1本裝置適用于各種水處理裝置及大小規模的循環水系統，采用優質計量泵，計量投藥準確、均勻，戶外型加藥裝置增設防塵防雨罩，使之運行更安全可靠。
4．6．2本裝置為成套供應。
4．6．3本裝置的選用，可根據投藥量的大小選LJ-608（2S-2BR2-200-2.9）及LJ-608（2S-2BR2-80-2.9）兩種規格。
5、特殊加藥設備、自動加藥裝置所用電器功率表
|
設備型號
|
名稱
|
所用電器設備
|
總功率
|
|
LJ-606型
|
除鹽水加氨裝置
|
加藥泵2臺
電動攪拌器2臺
|
2╳（0.75土1.1）=3.70KW
|
|
LJ-604型
|
給水自動加氨裝置
|
加藥泵3臺
電動攪拌器2臺
|
0.4╳3+1.1╳2=3.4KW
|
|
LJ-603型
|
磷酸鹽加藥裝置
|
加藥泵2臺
電動攪拌器2臺
|
1.1╳3+2╳1.1=5.5KW
|
|
LJ-607型
|
給水加聯胺裝置
|
加藥泵2臺
電動攪拌器2臺
|
0.55╳3+1.1╳2=3.85KW
|
|
LJ-605型
|
磷酸鹽溶解裝置
|
輸送泵2臺
電動攪拌器2臺
|
3.0╳2+1.1╳2=8.2KW
|
|
LJ-608（2S-2BR2-200-2.9）
LJ-608（2S-2BR2-80-2.9）
|
自動加藥裝置
|
加藥泵1臺
電動攪拌器2臺
|
|
6、加藥裝置類型、性能參數表
|
電
站
加
藥
裝
置
|
型號
|
適應范圍
|
類型
|
容器
容積
|
泵型號、參數數量
|
設備
范圍
|
外形尺寸
|
|
型號
|
壓力
|
流量
|
數量
|
|
LJ-603型
|
火力發電廠30MW及以下機組氣包內加磷酸鹽
|
兩罐三泵
磷酸鹽
加藥裝置
|
2.2M3
|
FZM
-50/15
|
150
kg/cm2
|
50I/h
|
3
|
全套
供應
|
3450╳2400╳1500
|
|
LJ-606型
|
適用于對除鹽水進行加氨處理，以提高除鹽水的PH值
|
兩罐兩泵
除鹽水加
氨裝置
|
2.0M3
|
FZM-
120/1.0
-0.4
|
10
kg/cm2
|
120 I/h
|
2
|
全套
供應
|
3450╳2400╳1500
|
|
LJ-604型
|
適用于火力發電廠30MW及以下機組的給水加胺處理
|
兩罐三泵
自動給水
加氨裝置
|
2.0M3
|
FZM
-50/1.0
-0.4
|
10
kg/cm2
|
54 I/h
|
3
|
全套
供應
|
3450╳2400╳1500
|
|
LJ-607型
|
適用于火力發電廠30MW及以下機組的給水加聯胺處理
|
兩罐三泵
型給水加
聯胺裝置
|
2.0M
|
FZM
-54
/1.0-3
|
10
kg/cm2
|
54 I/h
|
3
|
全套
供應
|
3450╳2400╳1500
|
|
LJ-605型
|
適用于將磷酸鹽先在水處理室進行溶解，然后送至主廠房磷酸鹽加藥裝置溶液箱
|
兩罐兩泵
磷酸鹽
加藥裝置
|
2.0M3
|
IS50
-30
-160
|
3.2
kg/cm2
|
12.5M3/h
|
2
|
全套
供應
|
3450X2400X1540
|
|
自
動
加
藥
|
LJ-608（2S-2BR2-200-2.9）
LJ-608（2S-2BR2-80-2.9）
|
適用于各種規模的水處理裝置，如水量從幾十噸至上萬噸的循環水系統
|
一體花自
動加藥
裝置
|
0.22M3
|
ZI型
注塞泵
|
29
kg/cm2
|
200 I/h
80 I/h
|
每套
為一
臺
|
全套
供應
|
720X720X1600
|

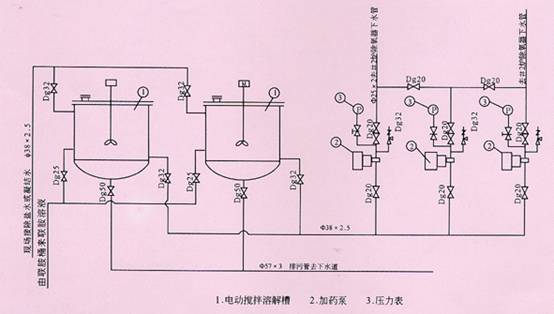

7、LJ-607型給水加聯胺裝置系統圖
8、LJ-604型給水自動加氨裝置系統圖

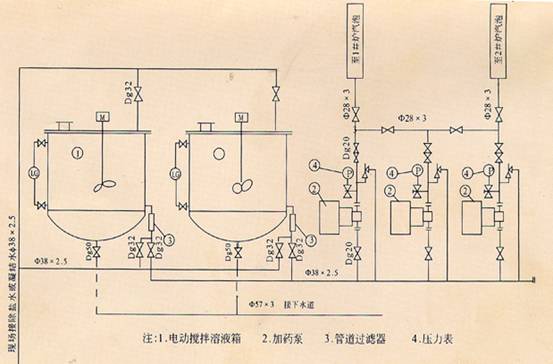

9、LJ-603型磷酸鹽加藥裝置系統圖
10、LJ-605型磷酸鹽溶解裝置系統圖

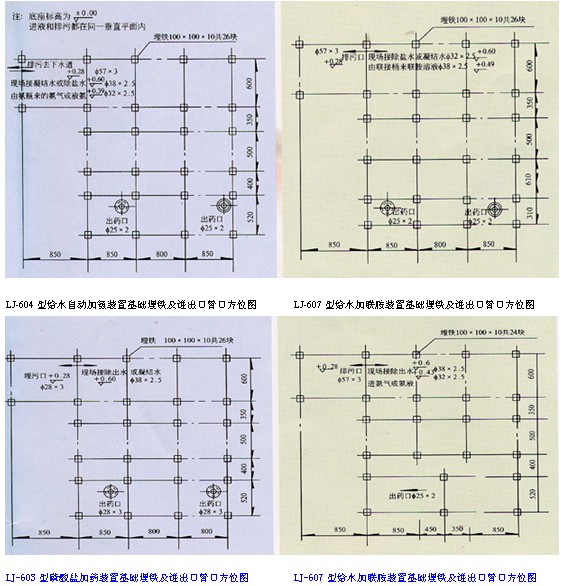

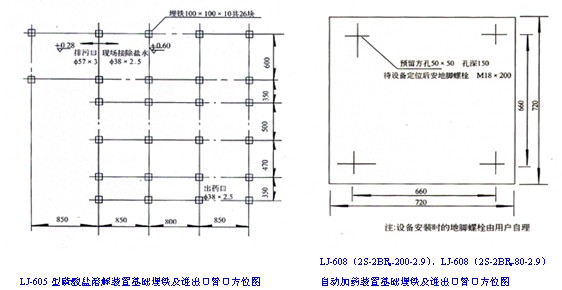

10、方位圖
11供 貨 范 圍
11.1 標準產品
標準產品的選用與訂貨只需交待產品型號與套數即可。
11.2 非標準產品供貨方式
非標準產品的加藥裝置，若需新的箱、泵組合及調協新的規格與參數，本公司也能滿足供貨要求，其方式有三種：
a 根據設計院訂貨圖供貨。
b 根據業主技術規范書的要求供貨。
12 服務方式
12.1 售前服務
本公司產品索引與產品樣本函索即寄。
選用標準系列產品本所當日?qǐng)?bào)價。
選 用非標準產品時，本公司在得到 訂貨圖（或技術規范書及供貨產品技術規范書）后三日內報價，一周內提供組合式加藥裝置工藝系統圖及相關資料。
業主對組合式加藥裝置可來所驗收后再發貨。
12.2 隨機文件
每套組合式加藥裝置均單包裝，施工現場開箱就位即可施工安裝。所有裝置在發貨前均經安裝調試，隨機技術文件有：
產品合格證（包括配套設備產品合格證）；
產品使用說明書（包括工藝系統圖、布置圖、操作手冊）；
供貨明細表；
質量保證書（配套設備質量保證書、材料采購與檢驗記錄、加工件質檢記錄、焊接質檢記錄、組裝竣工質檢、調試記錄）
13.3 本公司售后服務
可派技術人員到工地指導安裝調試并提供技術培訓。
組合式加藥裝置保質期一年，除使用不妥造成損壞外，其余均免費維修。
建立用戶檔案，定期對訂貨方使用情況作了解。
對訂貨方終身提供優惠價的維修用備品備件。
|
