流金®LJ-601型全自動過濾器
1、概述
LJ-601型全自動過濾裝置開創了國內過濾技術新潮流。從進水、過濾、出水、反沖洗及排污等全靠水力作用，實現全自動工作，無須專人操作管理。由此，將徹底取代我國幾十年來所生產的，適用于水處理的各類型過濾設備，具有較高的節水、節電、節人工、占地小、排污少等優點。
2、適用范圍
LJ-601型全自動過濾裝置，用以去除水中顆粒狀雜質懸浮物，固體物及能形成吸附沉 淀的過濾。
（1） 用于制取自來水的凈化過濾裝置。
（2） 用于石油、化工、冶金、電力、紡織、醫師、輕工、機制等生產過程的循環水旁濾裝置。
（3） 用于高級賓館、別墅、酒家、商廈等水景及游泳池的凈化過程裝置。
（4） 用于鍋爐軟化水及電力工業高純水系統的預處理裝置。
（5） 用于食品、工業及飲料工業的給水處理裝置。
（6） 用于廢水處理過程的中水道，作回用及凈化過濾裝置。
3、技術性能
（1）LJ-601型全自動過濾裝置屬非電控過濾裝置，全靠預過濾水的重力壓力及機械原理實現全自動工作。
（2）本說明書重點介紹LJ-601型全自動過濾重力式裝置，（壓力式另介紹）。
（3）體外不設反沖洗水泵或水塔，進水、出水、反沖洗及排污等均不需設置操作閥門及相應的電控設施，從而節省泵房土建及大量的電控儀表及器材，無須專人操作管理，運行費用較低廉。
（4）節約原水，產水量較高，水的利用率≥97%。
（5）不設反沖洗設施，且工作水頭低（0.06Mpa）所以它比其他過濾器節省電耗20%以上。
（6）結構簡單，減少了配套設施，節省管材及土建基礎，體積小室內外均可設置，無須特殊廠房要求，因而節省基建投資，輔助設施及安裝費用。
（7）主要零部件為國家標準部件，本體材料為碳鋼，工作部件均為不銹鋼及銅件。
（8）出水水質為0.5-10NTU之間，用戶可根據需要任意調節。
（9）技術性能如下表：
|
型號
|
流量m#/h
|
工作壓力MPa
|
適用水溫Ċ
|
生活污水
|
軟化及除鹽
|
游泳及水景化
|
循環冷卻
及中水道
|
|
工作給水T/h
|
生活污水T/h
|
濾前濁度NTU
|
濾后濁度NTU
|
濾前濁度NTU
|
濾后濁度NTU
|
濾前濁度NTU
|
濾后濁度NTU
|
濾前濁度NTU
|
濾后濁度NTU
|
|
LJ601-
10-1000
|
10-1000
|
7.5-
700
|
0.1-0.3
|
10-
50
|
≤20
|
≤3
|
≤3.5
|
≤1
|
≤5
|
≤1.5
|
≤80
|
≤10
|

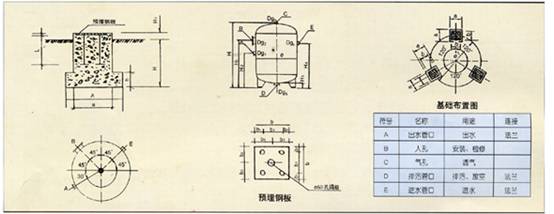

4、LJ-601-10-100t/h型全自動過濾裝置外形圖
5、LJ-601型選用參數表
|
型號
|
生活給水流量m3/h
|
工業給水流量m3/h
|
φ
|
H
|
H1
|
H2
|
H3
|
H4
|
H5
|
H6
|
Dg1
|
Dg2
|
Dg3
|
Dg4
|
Dg5
|
自重
Kg
|
運行重量Kg
|
|
LJ-10
|
7.5
|
10
|
1.200
|
3900
|
2550
|
1900
|
200
|
2600
|
|
200
|
80
|
450
|
30
|
70
|
125
|
1100
|
3900
|
|
LJ-15
|
10
|
15
|
1400
|
3950
|
2550
|
1900
|
200
|
2600
|
|
200
|
80
|
450
|
50
|
80
|
150
|
1400
|
5400
|
|
LJ-20
|
15
|
20
|
1600
|
4000
|
2600
|
1920
|
230
|
2700
|
|
200
|
100
|
400
|
65
|
100
|
150
|
1800
|
7300
|
|
LJ-25
|
18
|
25
|
1800
|
4050
|
2650
|
1920
|
230
|
2850
|
|
200
|
100
|
400
|
65
|
100
|
185
|
2600
|
6400
|
|
LJ-30
|
22
|
30
|
2000
|
4100
|
2700
|
1950
|
250
|
2900
|
|
250
|
150
|
450
|
80
|
100
|
200
|
3200
|
11600
|
|
LJ-50
|
40
|
50
|
2600
|
4200
|
2800
|
2000
|
300
|
2920
|
|
250
|
150
|
450
|
80
|
150
|
200
|
5200
|
19000
|
|
LJ-70
|
50
|
70
|
3000
|
4300
|
2900
|
2100
|
300
|
2940
|
|
300
|
175
|
450
|
100
|
150
|
250
|
6500
|
24000
|
|
LJ-100
|
70
|
100
|
3600
|
4410
|
3000
|
2200
|
300
|
2960
|
|
350
|
200
|
450
|
100
|
175
|
300
|
8900
|
36100
|
6、基礎設計參數表
|
型號
|
φ
|
A
|
a
|
H
|
H1
|
h
|
b
|
B1
|
B2
|
B3
|
|
L
|
鋼筋
|
備注
|
|
LJ-10
|
950
|
500
|
300
|
600-800
|
200
|
200
|
220
|
35
|
150
|
110
|
10
|
300
|
4φ12
|
|
|
LJ-15
|
1050
|
550
|
300
|
600-800
|
200
|
200
|
200
|
35
|
150
|
110
|
10
|
300
|
4φ12
|
|
|
LJ--20
|
1200
|
650
|
350
|
600-800
|
200
|
250
|
250
|
40
|
200
|
140
|
12
|
300
|
4φ12
|
|
|
LJ-25
|
1350
|
700
|
350
|
600-800
|
200
|
250
|
250
|
40
|
200
|
140
|
12
|
350
|
4φ12
|
|
|
LJ-30
|
1450
|
850
|
400
|
600-800
|
250
|
300
|
300
|
40
|
220
|
150
|
12
|
350
|
4φ12
|
|
|
LJ-50
|
1900
|
1000
|
450
|
800-1000
|
250
|
300
|
360
|
40
|
140
|
180
|
12
|
300
|
9φ12
|
基礎需配筋
|
|
LJ-70
|
2200
|
1100
|
450
|
800-1000
|
300
|
300
|
420
|
40
|
170
|
210
|
14
|
350
|
9φ14
|
基礎需配筋
|
|
LJ-100
|
2600
|
1400
|
500
|
800-1000
|
300
|
300
|
420
|
45
|
180
|
225
|
14
|
350
|
9φ14
|
基礎需配筋
|
說明：基礎砼須澆灌掏密實，陪筋基礎鋼筋保護層厚35。
7、安裝維修
（1） LJ-601型全自動過濾裝置運至現場就位后接通進、出水管道及排污管口就可投入運行。排污管口直接排入下水道。
（2）本過濾裝置，安裝要求垂直偏度≤土1.00。
（3）進水管道上要加裝壓力表（0-0.6MPa）。
（4）過濾裝置每半年補充一次濾料，先人工停止進水，放空：打開人孔及手孔，補充濾料至設計高度，每年檢修維護一次，檢查時，先人工停止進水，并放空打開入孔和手孔，取出濾料，人工進入濾器，進行檢修維護，先檢查平衡箱工作是否靈活，銹蝕的零部件要切換，損壞的濾帽要更換，堵塞的濾帽要疏通，最后補充濾料至設計高度。
8、成套供貨范圍
（1）進水管、排水管、流量計、閥門不包括在供貨范圍內；
（2）代辦托運；
（3）代辦用戶安裝調試；
（4）本設備實行三包：承包期一年；
（5）隨著生產技術的發展，本設備如有技術改進，按產品出廠為準。
|
